绝对值旋转电编码器

MOSRAC绝对值旋转电编码器产品具有大中孔、高精度、高可靠性和非接触式等特点，现已推出多款电感式和磁环式系列产品，其中电感式角度编码器系列产品已达100%全国产化率。

C系列单编码器

型号		外径(mm)	内径(mm)	厚度(mm)	重量(g)	分辨率(bit)		精度(°)		最高转速(rpm)		转动惯量(kg·mm²)
C0214		14.8	2	3.6	2	15~17		±0.03		6000		0.006
C0216		16.8	2	3.6	2.5	15~17		±0.025		6000		0.008
C0218		18.8	2	3.6	3	15~17		±0.02		6000		0.01
C0420		20	4	6.5	4	15~17		±0.05		4000		0.01
C1040		40	10	8	10	17~19		±0.015		6000		0.4
C1752		52	17	7.6	13	18~20		±0.01		8000		1.18
C2560		60	25	8	18	18~20		±0.008		8000		2.43
C3580		80	35	8	30	18~20		±0.008		8000		8.6
C48100		100	48	8	40	19~21		±0.006		6000		19.7
C70120		120	70	8	50	19~21		±0.006		6000		40
C90140		140	90	9	75	19~21		±0.006		6000		99
C120180		180	120	9	120	20~22		±0.003		4000		239.2
C172247		247	172	9	180	20~22		±0.003		4000		795.6

供电电压	电气接口	输出协议		工作温度	防护最高等级
5-30V	RS-422屏蔽电缆	SSi、BiSS-C、RS-422串口		-40℃ - +125℃	IP 40

D系列双编码器

型号		外径(mm)	内径(mm)	厚度(mm)	重量(g)	分辨率(bit)		精度(°)		最高转速(rpm)		转动惯量(kg·mm²)
D1034		34	10	7.6	10	17~19		±0.015		6000		0.11
D2050		50	20	7.6	20	17~19		±0.015		6000		0.7
D2158		58	18-21	7.6	30	18~20		±0.01		6000		1.66/1.58
D3670		70	36	7.6	35	18~20		±0.01		6000		3.4
D3178		78	31-35	7.6	40	18~20		±0.01		6000		4.5/4.3
D5690		90	56	7.6	50	19~21		±0.01		6000		9.8
D76110		110	76	7.6	65	19~21		±0.01		6000		21.2

供电电压	电流	输出协议		工作温度	防护最高等级
5-24V	＜240 mA	SSi、BiSS-C、RS-422、RS-485、UART、ABZ		-40℃ - +125℃	IP 40

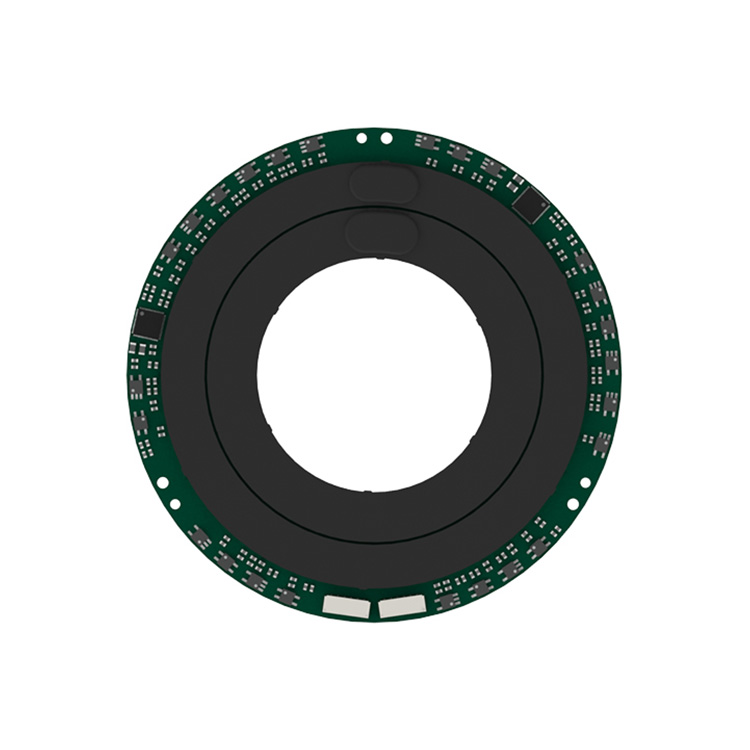

DP系列双编码器

型号		外径(mm)	内径(mm)	厚度(mm)	重量(g)	分辨率(bit)		精度(°)		最高转速(rpm)		转动惯量(kg·mm²)
DP1038		38	10	3.6	10	17~19		±0.015		6000		0.05/0.16
DP1646		46	16	3.6	12	17~19		±0.015		6000		0.17/0.4
DP2055		55	20	3.6	16	17~19		±0.015		6000		0.36/1.0
DP3065		65	30	3.6	20	18~20		±0.01		6000		0.88/2.06
DP3575		75	35	3.6	25	18~20		±0.01		6000		1.84/3.95
DP4585		85	45	3.6	30	18~20		±0.01		6000		3.4/6.33
DP55100		100	55	4	45	19~21		±0.01		6000		6.54/13.5
DP85130		130	85	4	60	19~21		±0.01		6000		6.54/13.5

供电电压	电流	输出协议		工作温度	防护最高等级
5V	＜80 mA	SSi、BiSS-C、RS-422、RS-485		-40℃ - +125℃	IP 40

适用场合

▣ 旋转关节及万向节	▣ 轻型与重型大口径武器系统
▣ 舵机伺服系统和电机编码器	▣ 瞄准系统和测距仪
▣ 光电和红外摄像系统	▣ 天线指向设备和望远镜
▣ 定日镜和太阳能设备	▣ 包装及实验室自动化
▣ 机器人手臂和数控机床	▣ 医疗扫描仪和外科手术设备
▣ 测试与校准设备	▣ 起重机和伸缩式机械手

电感式编码器优势

功能		结构		环境		安装
非接触式		大中空		宽工作温度		易于安装
高精度		分体式		抗磁干扰		易于集成
绝对值		轻薄型		耐振动和冲击		无需联轴器
低功耗		坚固性		工业级/军工级		无需精密安装部件

典型应用案例

凭借其精确的定位，简化的设计和成本效益，无框直接驱动力矩电机用于各种高性能应用，包括:


•
  协作机器人

  机器人电机通常使用无框架扭矩电机，安装在机器人的每个关节中，用于直接驱...

•
  医疗机器人

  强和电机（Mosrac）无框力矩电机可以实现精确的旋转，精确控制旋转角...

•
  光电转台

  强和电机（Mosrac）研发的无框架力矩电机可用于光电转台，以精确控制...

•
  外骨骼机器人

  强和电机（Mosrac）研制的无框力矩电机可用于外骨骼机器人，通过无框...
