技术参数
| 型号 | U1308 | |
| 直流电压(VDC) | 24 | |
| 额定功率(W) | 3.7 | |
| 额定转矩(N.m) | 0.0044 | |
| 最大转矩(N.m) | 0.016 | |
| 额定电流(A) | 0.4 | |
| 最大电流(A) | 1.7 | |
| 额定转速(rpm) | 8000 | |
| 最高转速(rpm) | 23000 | |
| 转矩参数(Nm/A) | 0.0088 | |
| 转动惯量(kg.cm²) | 0.00013 | |
| 反电势系数(V/Krpm) | 0.72 | |
| 线电阻(ohms@20℃) | 7.26 | |
| 线电感(mH) | 0.628 | |
| 极对数(2P) | 5 | |
| 重量(kg) | 0.005 | |
| 尺寸(mm) | L1(铁芯高度) | 5 |
| L2(转子高度) | 5.1 | |
| L3(整体高度) | 8 | |

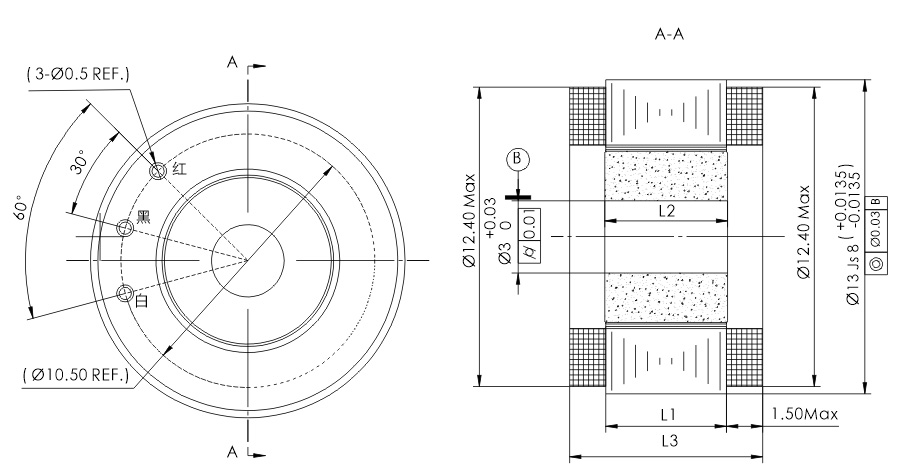

尺寸图纸
资料下载
外径: 13mm|高度: 8mm
外径13mm无框电机(微型关节力矩电机)技术规格书总表.pdf
外径: 13mm|高度: 8mm 可选
外径: 13mm|高度: 8mm
应用领域
无框电机应用于协作机器人关节直接驱动
无框力矩电机应用于医疗机器人
无框电机应用于光电转台
无框力矩电机应用于外骨骼机器人
