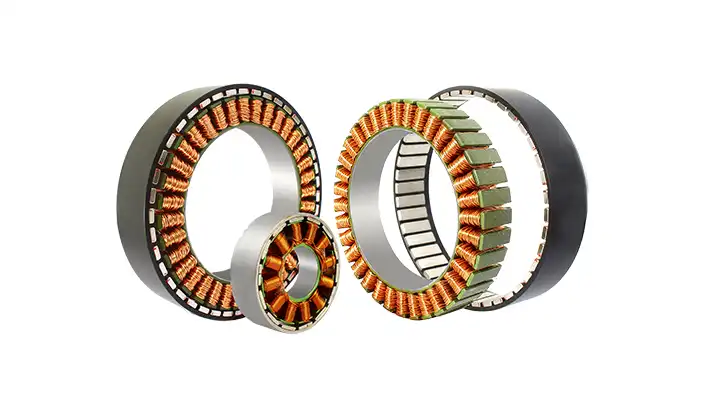

无框外转子电机
我们的无框外转子电机有不同的规格，外径、高度、孔径、功率、转矩大小等都有所不同，下表总结了各系列无框电机的主要参数对比。如果没有找到适合您的产品，请联系我们，可以为您推荐，或者定制适合您的个性化需求的力矩电机解决方案。
| 规格 | 外径(mm) | 内径(mm) | 高度L(mm) | 额定扭矩(N.m) | 额定电流(A) | 额定转速(rpm) | 电压(v) | 重量(kg) | |||||||||
| UE1506 | 15 | 5 | 6.9 | 0.0035 | 0.3 | 7500 | 12 | 0.006 | |||||||||
| UE2208 | 22 | 9.8 | 8.5 | 0.012 | 0.35 | 6000 | 24 | 0.012 | |||||||||
| UE2608 | 26 | 9.5 | 8 | 0.025 | 0.8 | 6000 | 24 | 0.012 | |||||||||
| UE3410 | 34 | 14 | 10 | 0.067 | 1.2 | 3600 | 24 | 0.022 | |||||||||
| UE4009 | 40 | 22 | 10 | 0.054 | 1.2 | 4300 | 24 | 0.032 | |||||||||
| UE4014 | 40 | 22 | 15 | 0.1 | 1.5 | 2500 | 24 | 0.047 | |||||||||
| UE4913 | 49 | 25 | 13 | 0.14 | 1.5 | 4800 | 48 | 0.078 | |||||||||
| UE4918 | 49 | 25 | 18 | 0.27 | 1.5 | 2500 | 48 | 0.11 | |||||||||
| UE5819 | 58 | 25 | 19 | 0.78 | 5 | 2500 | 48 | 0.167 | |||||||||
| UE5829 | 58 | 25 | 29 | 1.5 | 9 | 2500 | 48 | 0.281 | |||||||||
| UE6815 | 68 | 38.2 | 15 | 0.76 | 5 | 2500 | 48 | 0.156 | |||||||||
| UE6830 | 68 | 38.2 | 30.5 | 1.8 | 10 | 2500 | 48 | 0.345 | |||||||||
| UE8015 | 80 | 50 | 15 | 1 | 6 | 2500 | 48 | 0.345 | |||||||||
| UE8030 | 80 | 50 | 30 | 3.1 | 16 | 2450 | 48 | 0.345 | |||||||||
| UE9014 | 90 | 58.5 | 33 | 2 | 12 | 2500 | 48 | 0.206 | |||||||||
| UE9019 | 90 | 58.5 | 36.5 | 3.5 | 20 | 2500 | 48 | 0.313 | |||||||||
| UE10933 | 109 | 78 | 31.9 | 3.85 | 19 | 2500 | 48 | 0.576 |
如何选择合适的型号
电机产品分类
U: 无框力矩电机
F: 无框外转子电机
1
2
3
4
5
6
7
8
9
10
线长
标准: 200mm，定制线长
标准: 200mm，定制线长
电压（可选）
比如：直流24V, 交流220V
比如：直流24V, 交流220V
标准规格/非标定制
无: 标准规格
C: 非标定制电机类型
无: 标准规格
C: 非标定制电机类型
抱闸（可选）
B: 带抱闸
无: 不带抱闸
B: 带抱闸
无: 不带抱闸
霍尔（可选）
H: 带霍尔
无：不带霍尔
H: 带霍尔
无：不带霍尔
编码器类型
E: 光电增量式（模拟量）
E1: 光电增量式（数字量）
E2: 光电绝对式
E3: 磁电式
无: 不带编码器
E: 光电增量式（模拟量）
E1: 光电增量式（数字量）
E2: 光电绝对式
E3: 磁电式
无: 不带编码器
额定转矩
比如:0.2Nm, 3Nm, 20Nm, 200Nm
比如:0.2Nm, 3Nm, 20Nm, 200Nm
外径
比如: 25mm, 115mm
比如: 25mm, 115mm
高度
比如: 10.8mm, 30.8mm
比如: 10.8mm, 30.8mm
转子类型
I: 内转子
E: 外转子
例如：
UI：内转子无框电机
UE：外转子有框DD电机
FI：内转子DD马达
FE：外转子DD马达
I: 内转子
E: 外转子
例如：
UI：内转子无框电机
UE：外转子有框DD电机
FI：内转子DD马达
FE：外转子DD马达
举例说明：
FI-6080表示:F系列有框DD力矩电机，采用内转子驱动，外径60mm，高度80mm，额定转矩1NM、编码器类型为光电增量(模拟)，线长约3米。
U6022表示:U系列无框力矩电机，内转子驱动，外径60mm，高度22mm，额定转矩0.6Nm，电压DC48V，电缆长度0.3米。
其他技术参数
| 绝缘等级 | F级 |
| 绝缘耐压 | AC1500 V 60s |
| 绝缘电阻 | 10MΩ以上 DC500V |
| 环境要求 | 温度 -25℃~85℃ |
| 湿度 20%~85%RH | |
| 大气环境不会产生强磁的场所，无腐蚀，爆炸性气体，无油雾，尘埃；海拔1000米以下 |
典型应用案例
凭借其精确的定位，简化的设计和成本效益，无框直接驱动力矩电机用于各种高性能应用，包括:
