技术参数
| 型号 | U1408 | U1410 | U1414 | |
| 直流电压(VDC) | 24 | 24 | 24 | |
| 额定功率(W) | 3.7 | 7.8 | 7.5 | |
| 额定转矩(N.m) | 0.004 | 0.005 | 0.012 | |
| 最大转矩(N.m) | 0.008 | 0.015 | 0.036 | |
| 额定电流(A) | 0.2 | 0.33 | 0.8 | |
| 最大电流(A) | 0.4 | 1.5 | 2.4 | |
| 额定转速(rpm) | 9000 | 15000 | 6000 | |
| 最高转速(rpm) | 14000 | 18000 | 8000 | |
| 转矩参数(Nm/A) | 0.02 | 0.0156 | 0.015 | |
| 转动惯量(kg.cm²) | 0.00015 | 0.0002 | 0.00031 | |
| 反电势系数(V/Krpm) | 1.18 | 0.94 | 1.18 | |
| 线电阻(ohms@20℃) | 15.6 | 4.5 | 15.6 | |
| 线电感(mH) | 0.9 | 0.43 | 0.9 | |
| 极对数(2P) | 5 | 5 | 5 | |
| 重量(kg) | 0.015 | 0.015 | 0.015 | |
| 齿槽转矩(mN.m) | 0.2(参考值) | 0.2(参考值) | 0.2(参考值) | |
| 尺寸(mm) | L1(铁芯高度) | 5 | 6.5 | 10.5 |
| L2(转子高度) | 5.4 | 7.1 | 11 | |
| L3(整体高度) | 8 | 10 | 14 | |

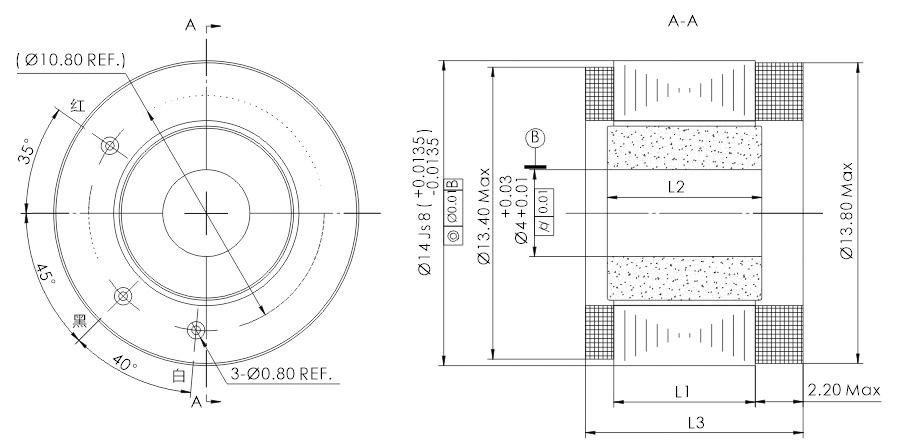

尺寸图纸
资料下载

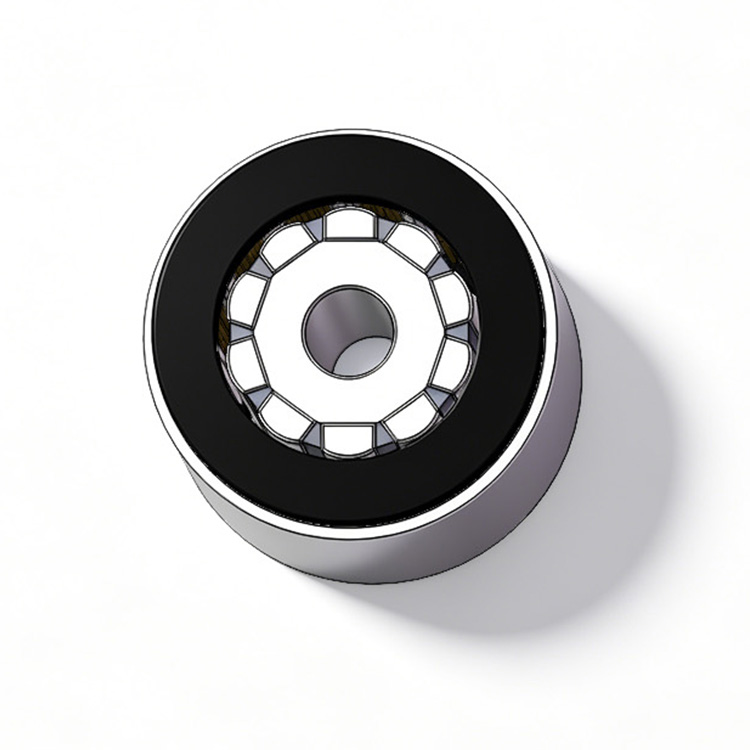

外径: 14mm|高度: 8mm

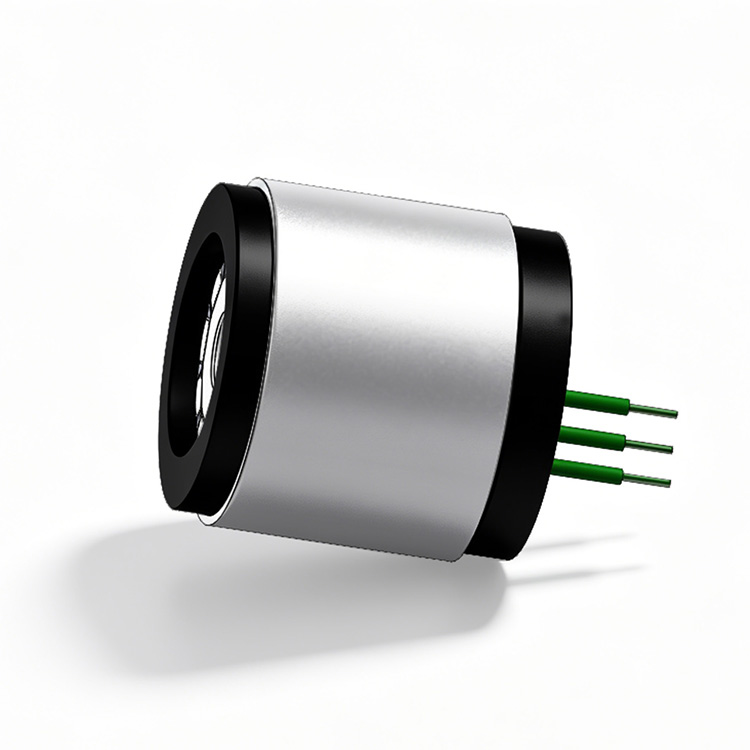

外径: 14mm|高度: 10mm

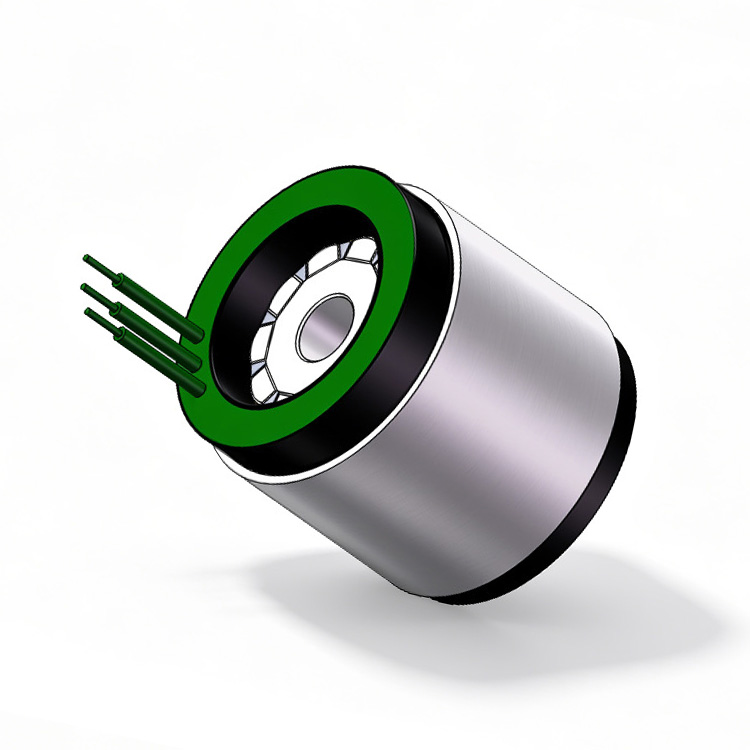

外径: 14mm|高度: 14mm
外径14mm无框电机(微型关节力矩电机)技术规格书总表.pdf
外径: 14mm|高度: 8~10~14mm 可选
外径: 14mm|高度: 8mm
外径: 14mm|高度: 10mm
外径: 14mm|高度: 14mm
应用领域
无框电机应用于协作机器人关节直接驱动
无框力矩电机应用于医疗机器人
无框电机应用于光电转台
无框力矩电机应用于外骨骼机器人
